IE4320-28S-HPWR

性能简介：

一、产品概述

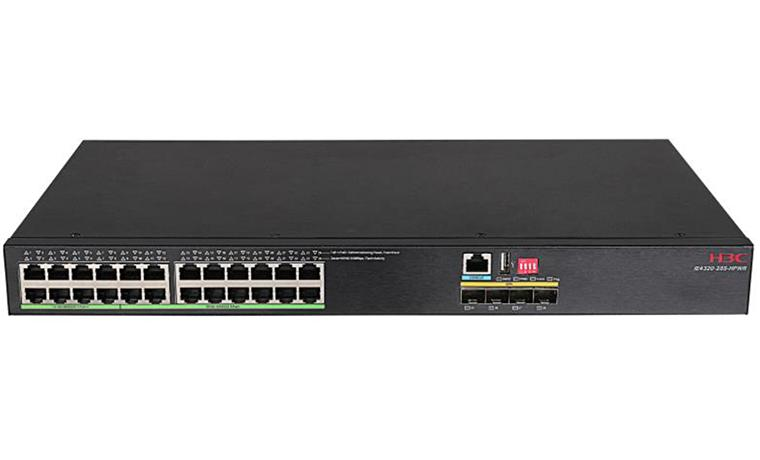

H3C  24 个 10/100/1000BASE-T 千兆 PoE 电口，其中 8 口支持 PoE++（单口最大 60W），16 口支持 PoE+（单口最大 30W）；配备 4 个独立 1G/10G SFP + 万兆上行口；带有 Console 口、USB 口、DIP 拨码开关，1 路 DI 告警输入，DO 继电器告警输出，DO 规格 1A@24VDC。整机尺寸 43.6×440×260mm，重量≤4kg，防护等级 IP40，污染等级 2 级，仅限室内使用。采用双路 DC 冗余电源，输入电压 53~57VDC；静态功耗单 DC17W、双 DC19W，满载单 DC198W（PoE 输出 160W），双 DC415W（PoE 总输出 360W）。环境参数：工作温度 - 40℃~+70℃，存储温度 - 40℃~+75℃，相对湿度 5%~95% RH 无冷凝，工作海拔 - 60m~5000m，海拔每升高 100m 最高工作温度下降 0.33℃。转发性能：交换容量 720Gbps，包转发率 256Mpps，MAC 地址表 32K，Flash 256MB，SDRAM 512MB，支持 10000 字节巨帧。软件特性支持端口 VLAN、MAC VLAN、协议 VLAN、Voice VLAN、QinQ、灵活 QinQ、RRPP、STP/RSTP/MSTP、LACP、IGMP Snooping、QoS、ACL、端口隔离、SSH、AAA；管理方式支持 Console、Web、SNMP、iMC、云简，支持 Modbus TCP、EtherNet/IP、Profinet 监控。

二、三层路由 & IPv4/IPv6

1. IPv4：静态路由、RIPv1/v2、OSPFv2；路由表容量 1K 条

2. IPv6：IPv6 静态路由、RIPng、OSPFv3；双栈同时支持

3. DHCP：DHCP Server/Client/Relay、DHCP Snooping、DHCP Option82、DHCP 自动配置

4. ARP：免费 ARP、ARP Detection（DAI）、ARP 限速、ARP 溯源，防 ARP 欺骗攻击

5. DNS：静态域名解析、DNS 客户端

三、组播

• IGMP Snooping v2/v3；MLD Snooping（IPv6 组播），适合安防视频流

四、QoS

• 8 个优先级队列；队列调度：SP、WRR、SP+WRR；支持 802.1p/DSCP 优先级映射

• 端口限速、基于流的限速、流量重定向；时间段策略

五、安全特性

• 接入认证：802.1X、MAC 认证、端口安全、AAA/Radius、EAD 终端准入

• ACL：IPv4/IPv6 ACL，报文过滤

• 防攻击：DDoS 防护、攻击源溯源；Secure Boot 安全启动

• 管理安全：SSH2.0、SSL，支持 RBAC 权限管理

六、IRF 虚拟化 & 高可靠

• IRF2 智能弹性架构，最多 9 台堆叠，跨设备链路聚合、分布式路由，设备级冗余

• BFD 双向转发检测，毫秒级链路故障检测，可和路由联动快速收敛

• 以太网 OAM：802.3ah（链路 OAM）、802.1ag CFD 连通故障检测

• 工业环网：RRPP、ERPS、MRP，支持多独立自愈环，适合工业自愈网络

• IEEE1588v2 PTP 精确时间同步（电力 / 轨交常用）

• Dying Gasp 掉电告警，电源故障下电前主动上报告警；DI/DO 数字告警接口配合软件告警

七、PoE 软件特性（HPWR 重点）

• 支持 802.3af/at/bt（PoE++，单口最大 90W），整机 PoE 最大 360W

• AI PoE 智能供电：PD 识别、短路 / 过载保护；Fast PoE（10s 内上电）、Perpetual PoE（交换机热重启不中断终端供电）

八、网管与运维

• 管理方式：Console、CLI 命令行、Web 网管、Telnet、SSH；FTP/TFTP/Xmodem 升级

• 网管协议：SNMP v1/v2c/v3、RMON 告警 / 事件 / 历史；NTP 时间同步

• 运维：系统日志、分级告警、Ping/Tracert、VCT 虚拟线缆测试

• 平台对接：iMC、SmartMC；BIMS、TR069 零配置自动开局；Telemetry、iNQA 网络质量分析

• SDN：支持 OpenFlow 1.3，支持普通 / Openflow 模式切换

• 云简（H3C 云简网络）远程管理

九、工业协议适配

• 工业协议透明转发，工业报文优先调度；兼容 Modbus、Profinet、EtherNet/IP、CC-Link 等工业总线，可被上位机组态软件管理

十、绿色节能

• EEE 802.3az 端口节能；端口空闲自动降功耗，符合 RoHS

十一、解决方案亮点

✅ 1、PoE 供电亮点（本型号核心差异化）

1. 混合 PoE 端口，适配多类终端：8 口 PoE++（单口最高 90W）+16 口 PoE+，整机 PoE 功率 360W；可同时供电球机、工业 AP、门禁、高清摄像头等大功率终端，不用额外部署电源适配器，简化布线、降低施工成本H3C。

2. 智能 PoE 技术：Fast PoE 快速上电、Perpetual PoE 交换机重启不掉电；PD 自动识别、短路 / 过载保护，PoE 端口故障隔离，不影响整机业务。

3. 支持 PoE 功率预留、端口功率限流，可按业务优先级分配供电预算，适合安防断电保关键摄像头。

✅ 2、高可靠工业硬件 + 冗余保障

1. 工业宽温器件，无风扇散热，IP40 防尘；抗振动、防雷 EMC，适配机房、车间、车站等恶劣环境。

2. 双 DC 冗余电源输入，一路电源故障自动切换；Dying Gasp 掉电告警，电源故障主动上报网管，提前预警故障。

3. 4 个万兆 SFP + 上行口，大带宽上行，多路监控流并发无拥塞；支持光模块灵活选配，远距离光纤组网。

✅ 3、多层级冗余组网，业务自愈（工业场景核心）

1. IRF2 虚拟化堆叠：最多 9 台设备虚拟成一台逻辑设备，跨设备链路聚合，设备级冗余，简化运维、业务不中断。

2. 丰富工业环网协议：RRPP/ERPS/MRP，毫秒级链路故障自愈；搭配 BFD 快速故障检测，满足工业控制、高清视频业务连续性要求。

3. 支持 IEEE1588v2 PTP 精密时间同步，满足电力、轨交、视频回放时间戳同步需求。

✅ 4、Comware V7 丰富业务与安全能力

1. 完整二层 + 基础三层能力：灵活 QinQ、VLAN 映射，适合多业务隔离（安防、工控、办公网络分离）；4K VLAN，端口隔离、风暴抑制，防止广播风暴。

2. 完善安全体系：802.1X、MAC 认证、DAI 防 ARP 欺骗、ACL 报文过滤、DDoS 防护；Secure Boot 安全启动，提升网络接入安全，支持 EAD 终端准入。

3. 强大 QoS 调度：8 队列 SP/WRR，支持 802.1p/DSCP 标记，工业报文、视频流优先调度，保障实时业务低时延。

✅ 5、轻量化智能运维，降低后期维护成本

1. 多网管方式：Web/CLI/SNMP；支持SmartMC 内置网管，无需额外服务器，自动发现拓扑、批量配置、版本升级；兼容 iMC、云简网络远程运维，也支持 Telemetry 实时流量采集。

2. 内置 VCT 线缆检测、系统日志、分级告警，故障快速定位；支持零配置 BIMS 开局，批量设备上线。

3. 兼容主流工业协议（Modbus、Profinet、EtherNet/IP）透明转发，工控业务无损传输。

✅ 6、方案价值总结（给客户一句话总结）

一台设备同时解决大功率 PoE 终端供电、工业环境稳定运行、万兆大带宽上行、环网自愈冗余、多业务安全隔离，减少现场电源箱、汇聚交换机数量，降低项目建设与后期运维成本；同时支持 IRF 堆叠平滑扩容，保护客户投资。

十二、硬件规格
