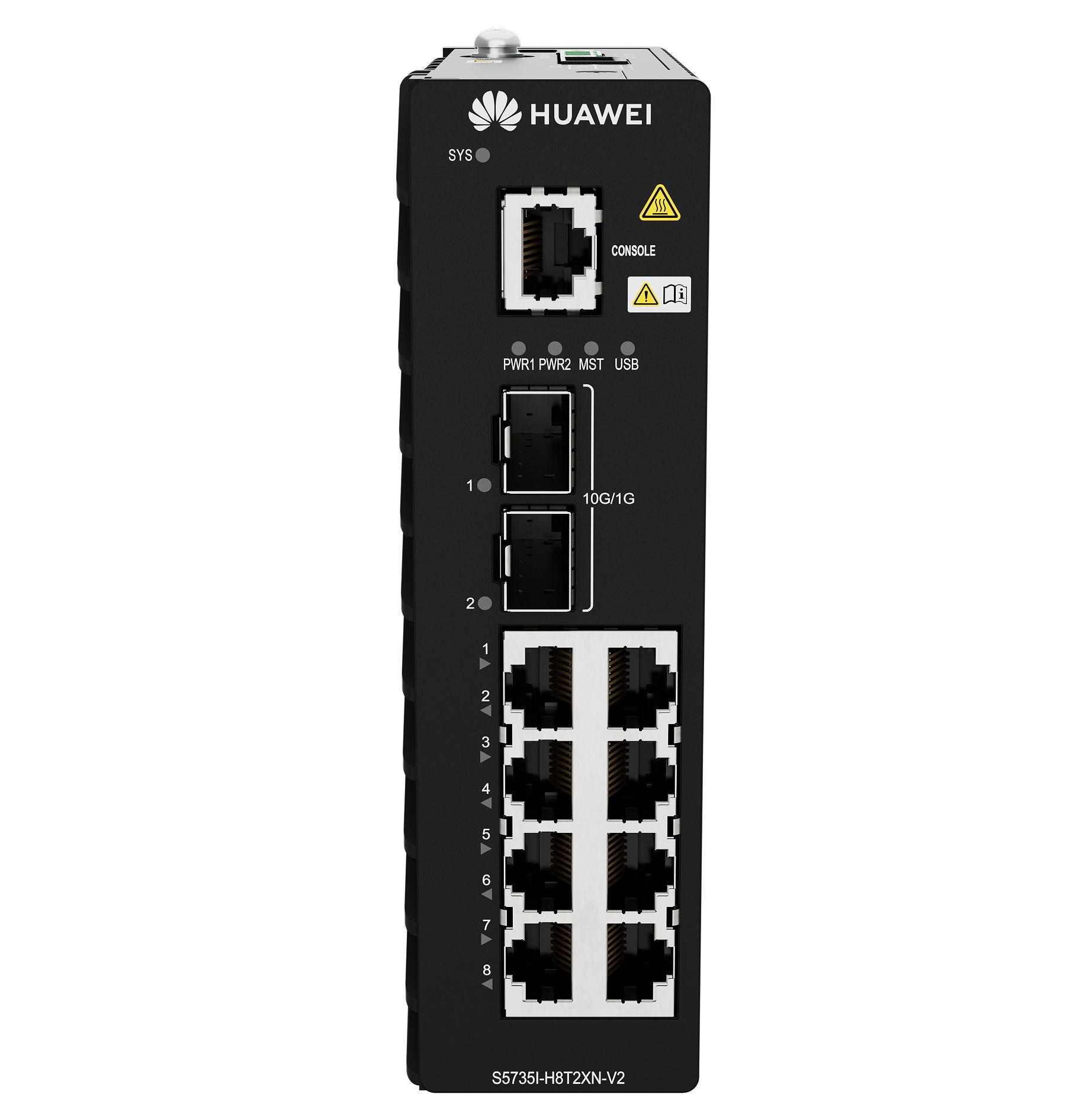

S5735I-H8T2XN-V2

性能简介：

一、产品概述

交换容量 56Gbps/520Gbps，包转发率 42Mpps，MAC 地址表 32K；端口包含 8 个 10/100/1000BASE-T 千兆电口、2 个 10GE SFP + 万兆光口、1 个 DI/DO 告警干接点，配备 RJ45 Console 调试口、USB 口；工作温度 - 40℃~+75℃，相对湿度 5%~95% 无凝露，无风扇自然散热，IP40 防护；支持 IEEE1588v2、TSN 时间敏感网络、ERPS 环网保护，具备工业级浪涌防雷；DC 供电，支持 1+1 电源热备份，DIN 导轨安装，支持 VLAN、静态路由、OSPF 等二三层协议，适用于智能制造、智慧交通、电力等工业接入场景。

二、二层特性

1. VLAN：4K VLAN；端口 VLAN、Tag VLAN、Voice VLAN、MUX VLAN、VLAN Stacking、VLAN Mapping；GVRP

2. 生成树：STP/RSTP/MSTP；VBST（兼容 PVST/PVST+/RPVST）；BPDU 保护、根保护、环路保护

3. 环网保护：ERPS（G.8032，≤10ms 倒换）、SEP、SmartLink 多实例毫秒级链路备份

4. 组播：IGMP Snooping v1/v2/v3、MLD Snooping；组播 VLAN、组播复制

5. 链路：LACP 静态 / 动态链路聚合；端口隔离；端口环回检测

6. MAC：32K MAC 地址表；静态 / 动态 / 黑洞 MAC；源 MAC 过滤；端口 MAC 学习数量限制

7. DHCP Snooping：IPv4/v6 Snooping，绑定表、信任端口，防御 DHCP 仿冒；ND Snooping（IPv6）

8. 基础：EEE 能效以太网；本地 / 远程端口镜像

三、三层路由特性

1. 单播路由：静态路由、RIP、OSPF、IS-IS、BGP；ECMP 等价路由

2. 冗余网关：VRRP（IPv4+IPv6）

3. IPv6 全套：IPv6 静态路由、OSPFv3、BGP4+；ND 协议；ND Snooping；DHCPv6 Client/Relay/Server

4. DHCP：DHCP Server/Relay/Client（IPv4+IPv6）

四、TSN & 时间同步（工业核心）

• IEEE 1588v2 PTP，支持 BC/TC 时钟模式，高精度时间同步

• TSN 时间敏感网络：802.1Qbv 时间感知调度、帧抢占（TSN 需要单独 License 授权）

注：本款不支持 HSR（HSR 仅 S5735I-H8T4S2XN-V2 支持）

• DI/DO 数字告警触点，软件联动设备故障告警输出

五、安全特性

1. 接入认证：802.1X、MAC 地址认证；AAA、Radius、HWTACACS、NAC 策略联动，动态下发 VLAN/QoS/ACL

2. 防攻击：DoS 防御（SYN Flood、Land、Smurf、ICMP Flood）；ARP 严格学习、ARP 防欺骗；IP/MAC 欺骗防护；DHCP 报文攻击惩罚；ND 攻击溯源惩罚；CPU 保护、黑白名单

3. ACL：IPv4/IPv6 ACL；流策略、流量重定向、流量镜像；基于 MAC、IP、VLAN、端口等多维度匹配

六、QoS

• 端口限速、流分类、CAR 流量监管、流量整形

• 队列调度：SP、WRR、SP+WRR；WRED 拥塞丢弃

• DSCP/802.1p 标记、重标记；端口 / 流 / VLAN 粒度 QoS 策略

七、堆叠 & 虚拟化

✅ 本机型：不支持堆叠（硬件无专用堆叠口，和机架款 S5735I-H24U8S4XE-QA-V2 最大区别）

八、运维与管理

1. 管理方式：Console、SSH v2、Telnet、Web 网管、WebMaster 内嵌本地网管；Netconf/YANG

2. 监控诊断：SNMPv1/v2c/v3、RMON、Syslog 分级告警；NQA、iPCA2.0 网络诊断、sFlow 流量采样；Telemetry 实时遥测，对接 iMaster NCE CampusInsight

3. 线缆诊断：VCT 虚拟电缆检测

4. 可编程：OPS，基于 Python 脚本实现自动化运维

5. 开局：注册中心免配置开局、批量升级、设备替换免配置；智能版本升级 HOUP

九、授权

• 基础二三层协议默认自带；TSN 特性需要额外 License；N1 智简网络统一软件包授权模式

十、说明

本型号无 PoE（8 个电口是普通千兆电口，非 PoE 口），不要和带 PoE 的 S5735I-H8U2XN-V2 混淆。

十一、解决方案亮点

✅ 亮点 1：紧凑型工业硬件，适配控制柜狭小空间

1. DIN 导轨安装，体积小巧，IP40 防护，宽温 -40℃~+85℃，抗振动抗干扰，适配工厂控制柜、箱变、车载等恶劣工业环境

2. DI/DO 硬件告警触点，设备断电、端口故障可直接联动外接声光报警器，现场快速感知故障

3. 无风扇静音设计，避免风扇故障点，降低现场维护风险

✅ 亮点 2：端口配比合理，万兆上行，兼顾接入与小型汇聚

8 个千兆电口接入现场工控机、相机、传感器；2 个万兆 SFP + 上行，带宽充足，满足机器视觉大流量、多路视频并发传输；支持光模块灵活选型，长距离光纤组网。

注意：该型号不带 PoE，终端供电需单独考虑。硬件无堆叠口，不支持堆叠。

✅ 亮点 3：TSN 确定性网络 + 毫秒级环网，工业实时业务保障（核心差异化）

1. 支持 IEEE1588v2 高精度 PTP 时间同步，TSN 802.1Qbv 时间感知调度，可实现业务确定性低时延、低抖动（TSN 需 License），承载运动控制、机器视觉等实时工业业务。

2. ERPS/G.8032、SEP、SmartLink 多种环网保护，故障倒换≤10ms，满足工业业务高可用，防止单点故障造成产线停机。

3. 完整二三层协议栈：OSPF、IS-IS、BGP、VRRP，IPv4/IPv6 双栈，可接入上层核心网络，单台设备兼顾接入和小型汇聚。一张物理网络同时承载工控实时业务、视频、办公数据，通过 VLAN/ACL 做业务隔离。

✅ 亮点 4：多层安全防护，保障工业内网安全

• 支持 802.1X、MAC 接入认证，对接 AAA/Radius，非法终端无法接入网络；

• DHCP Snooping、ARP 防欺骗、IP/MAC 绑定、DoS 攻击防御，防范内网仿冒、广播风暴；

• IPv4/IPv6 ACL 精细化流量管控，隔离不同业务域，满足电力、智能制造等高安全规范。

✅ 亮点 5：智能轻量化运维，降低现场运维压力

1. 内置 WebMaster 本地 Web 网管，无需控制器也可本地可视化管理，支持拓扑查看、端口监控；

2. Telemetry 实时遥测 + iPCA2.0 业务诊断，可实时检测业务丢包、时延，故障定位到端口，从被动排查转为主动预警；

3. Netconf/YANG、OPS Python 可编程脚本，支持自动化运维；支持免配置替换、批量升级，减少现场调试工作量；

4. 支持 SNMP、Syslog、NQA，对接第三方运维平台。

十二、硬件规格
